Análise geotécnica para túneis em solo mole em Anápolis: segurança em escavações complexas

Engenharia geotécnica com critério regional.

SAIBA MAIS

O crescimento de Anápolis como polo logístico e industrial do Planalto Central, impulsionado pelo Porto Seco e pela BR-153, trouxe desafios de infraestrutura que exigem soluções subterrâneas cada vez mais ousadas. As formações lateríticas que cobrem a região, resultado de milhões de anos de intemperismo tropical sobre o Complexo Granulítico Anápolis-Itauçu, apresentam um comportamento dual: resistentes quando secas, mas com tendência ao amolecimento e colapso estrutural quando saturadas. Essa característica torna a análise geotécnica para túneis em solo mole um pré-requisito incontornável em obras de metrô, galerias de utilidades ou passagens inferiores. Nosso trabalho consiste em caracterizar esses horizontes saprolíticos e lateríticos, integrando sondagens rotativas com ensaios de laboratório avançados, para que a escavação mecanizada ou o NATM sejam adaptados à realidade local de Anápolis.

Em solos lateríticos de Anápolis, a coesão aparente pode mascarar riscos reais — só a análise integrada de sucção e resistência residual evita surpresas na frente de escavação.

Nossas áreas de serviço

Procedimento e escopo

O substrato de Anápolis, situado a aproximadamente 1.017 metros de altitude, combina granitos e gnaisses intensamente fraturados com um manto de intemperismo que pode superar 20 metros de espessura em áreas como o setor Jundiaí. Essa cobertura de solo residual maduro e coluvionar apresenta alta porosidade e plasticidade variável, com lençol freático que oscila entre 5 e 15 metros conforme a estação chuvosa. Uma análise geotécnica para túneis em solo mole realizada sob tais condições não se limita a prever recalques imediatos — ela constrói um modelo de comportamento tensão-deformação que antecipa a formação de arco de solo e a necessidade de enfilagens ou jet grouting no pré-túnel. A campanha de investigação inclui a perfuração de furos inclinados a partir do eixo previsto, com extração de amostras indeformadas para triaxiais CIU e adensamento, gerando parâmetros como coesão efetiva e ângulo de atrito que alimentam simulações em elementos finitos. Um fator crítico é a avaliação da erodibilidade do solo anapolino sob fluxo d'água, que pode comprometer a frente de escavação se não for tratada com drenagem prévia ou injeções de consolidação.
Análise geotécnica para túneis em solo mole em Anápolis: segurança em escavações complexas

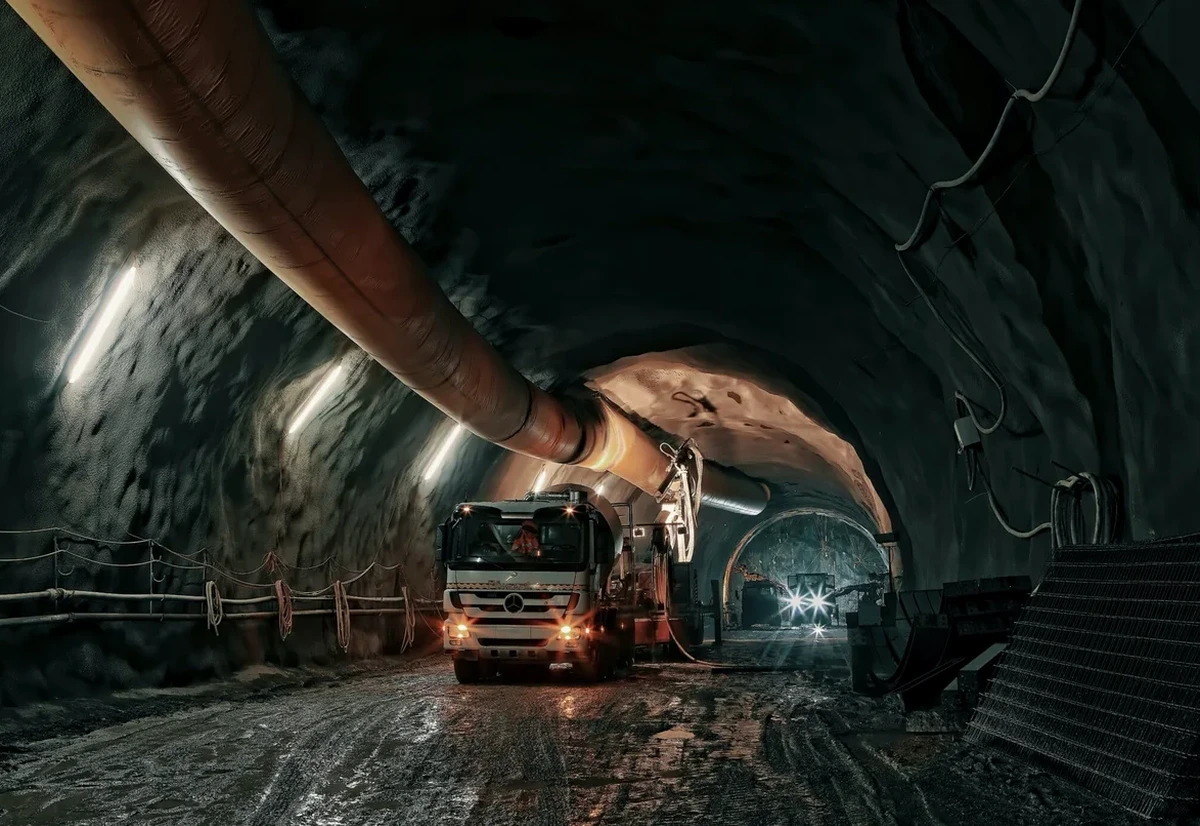

Imagem técnica — Anapolis

Fatores do terreno local

A diferença geotécnica entre a região central de Anápolis, próxima ao Córrego das Antas, e os platôs elevados do Distrito Agroindustrial de Anápolis (DAIA) ilustra bem os contrastes que afetam túneis em solo mole. No centro, a proximidade do lençol freático com solos aluvionares e aterros históricos eleva o risco de piping e instabilidade da frente de escavação, exigindo rebaixamento contínuo e monitoramento de recalques em edificações lindeiras. Já no DAIA, os solos residuais são mais espessos e homogêneos, porém a presença de matacões flutuantes e blocos de quartzo herdados do granito alterado pode travar cortadores de TBM ou desviar perfuratrizes, gerando sobrecarga no suporte temporário. Sem uma análise geotécnica para túneis em solo mole que mapeie esses horizontes com sísmica de refração paralela ao traçado, o risco de colapso localizado ou de recalques diferenciais que comprometam galerias adjacentes aumenta exponencialmente, transformando um investimento logístico em um passivo estrutural de difícil remediação.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@sondajespt.org

Normas técnicas vigentes


ABNT NBR 12747:2008 – Classificação de solos tropicais para fins rodoviários (aplicada a lateritas), ABNT NBR 6484:2020 – Execução de sondagens de simples reconhecimento, Eurocode 7 (EN 1997-1:2004) – Projeto geotécnico (para túneis em solo, adaptado ao contexto brasileiro), ABNT NBR 11682:2009 – Estabilidade de encostas e taludes, ABNT NBR 12770 – Ensaio triaxial consolidado drenado para solos

Dados técnicos

ParâmetroValor típico
Profundidade do manto de intemperismo típico15 a 30 m (atinge rocha sã em profundidade)
Classificação do solo (SUCS / MCT)MH / LG' (silte laterítico argiloso)
Coesão efetiva (c') - ensaio triaxial saturado5 a 25 kPa (varia com grau de saturação)
Ângulo de atrito efetivo (φ')26° a 34°
Módulo de deformabilidade (E50)8 a 40 MPa (solo residual jovem a maduro)
Permeabilidade saturada (k)10⁻⁶ a 10⁻⁴ m/s
Nível d'água (variação sazonal)5 a 15 m abaixo da superfície
Suscetibilidade à erodibilidadeAlta em fluxo concentrado não confinado

Perguntas mais comuns


Quanto custa uma análise geotécnica para túnel em solo mole em Anápolis?

O investimento parte de aproximadamente $100.000, variando conforme a extensão do túnel, a profundidade do maciço investigado e a quantidade de ensaios triaxiais especiais necessários para caracterizar o comportamento não saturado do solo laterítico local. Campanhas que incluem sísmica de refração e instrumentação de longo prazo naturalmente demandam um escopo mais amplo e ajuste no valor final.

Qual a diferença entre túnel em solo mole e em rocha para o projeto geotécnico?

Em rocha, a estabilidade é governada por descontinuidades e resistência da matriz rochosa. Já em solo mole como o de Anápolis, o comportamento é dominado pelo fluxo plástico, pela geração de poropressões durante a escavação e pela perda de sucção com a infiltração. O projeto geotécnico precisa prever a formação do arco de solo acima da calota e calcular recalques superficiais, algo muito menos crítico em maciços rochosos competentes.

Que ensaios são indispensáveis para túneis no solo laterítico de Anápolis?

Além das sondagens mistas com ensaio SPT a cada metro, são indispensáveis ensaios triaxiais CIU e CID em amostras indeformadas, ensaios de adensamento para prever recalques ao longo do tempo, e determinação da curva característica de sucção (SWCC) do solo. Complementamos com ensaios de permeabilidade in situ e, quando há risco de colapso, ensaios edométricos com inundação controlada para quantificar o potencial de deformação brusca.
