Projeto de isolamento sísmico de base em Anápolis: proteção estrutural inteligente

Engenharia geotécnica com critério regional.

SAIBA MAIS

A ABNT NBR 15421:2006 estabelece os requisitos para projeto de estruturas resistentes a sismos no Brasil, e Anápolis, situada sobre a Província Tocantins — uma região de estabilidade tectônica relativa, mas com registro de sismos intraplaca de baixa magnitude — exige atenção redobrada em edificações essenciais e industriais. O projeto de isolamento sísmico de base modifica radicalmente a resposta dinâmica da construção. Em vez de resistir às forças laterais com rigidez bruta, desacoplamos a superestrutura do movimento do solo. Isso reduz as acelerações transmitidas aos pavimentos em até 70%, dependendo do tipo de isolador e do espectro de resposta local. Para empreendimentos no Polo Industrial de Anápolis, onde galpões, centros logísticos e plantas farmacêuticas concentram investimentos elevados, o isolamento sísmico representa uma camada de resiliência que o seguro patrimonial valoriza. Nosso trabalho parte de uma caracterização geotécnica rigorosa, que muitas vezes inclui ensaios como o ensaio CPT para definir o perfil de rigidez do substrato antes de calibrar o modelo numérico no software de análise tempo-história.

Um isolamento sísmico bem projetado não elimina o sismo — transforma a energia em movimento controlado na base, preservando a integridade dos pavimentos superiores.

Nossas áreas de serviço

Procedimento e escopo

O planalto central brasileiro impõe um contraste interessante: Anápolis está a cerca de 1.017 metros de altitude, com estação seca prolongada que retrai argilas porosas e estação chuvosa concentrada entre outubro e abril, elevando rapidamente o lençol freático superficial. Essa variação sazonal afeta diretamente a rigidez dinâmica da fundação e, consequentemente, o comportamento dos isoladores. No projeto de isolamento sísmico de base, modelamos a interação solo-estrutura com valores de módulo cisalhante (G) para condições saturadas e não saturadas. Os isoladores elastoméricos com núcleo de chumbo (LRB) ou os de alto amortecimento (HDRB) precisam ser especificados com deslocamentos laterais máximos que considerem o sismo de projeto e o deslocamento residual por fluência. Em Anápolis, observamos que perfis de solo laterítico, comuns na região, apresentam amortecimento material que pode ser benéfico se bem quantificado — mas perigoso se subestimado. A calibração do modelo de isolamento exige ensaios de caracterização dinâmica, como cross-hole ou MASW, que alimentam diretamente o espectro de resposta no software de elementos finitos. Cada projeto nosso inclui análise de flambagem nos isoladores, verificação de deslocamento máximo sob sismo máximo considerado (MCE) e detalhamento das conexões flexíveis nas redes de utilidades que cruzam a interface de isolamento.
Projeto de isolamento sísmico de base em Anápolis: proteção estrutural inteligente
Imagem técnica — Anapolis

Fatores do terreno local

Um erro que vemos repetidamente entre construtoras que atuam no Centro-Oeste é tratar o projeto de isolamento sísmico de base como um item acessório que pode ser "otimizado" na fase de orçamento, substituindo isoladores certificados por apoios elastoméricos comuns de ponte. Isso é uma falha grave. O apoio de ponte trabalha com deslocamentos térmicos e cargas verticais, mas não foi projetado para dissipar energia sísmica com histerese estável nem para suportar múltiplos ciclos de inversão de carga sem degradação. Em Anápolis, onde construções industriais frequentemente abrigam equipamentos sensíveis à vibração — como centrífugas, reatores e linhas de envase —, a escolha incorreta do isolador pode transformar um sismo moderado em parada de produção de semanas. Outro ponto crítico é esquecer o detalhamento sísmico das instalações: tubulações de gás, sprinklers e bandejas elétricas precisam de juntas flexíveis com capacidade de deslocamento compatível com o curso do isolador. Ignorar essa interface anula grande parte do benefício do isolamento. Nosso processo de projeto inclui a verificação de todos os componentes não estruturais que cruzam o plano de isolamento, conforme o capítulo 13 do ASCE 7-16, adaptado ao contexto normativo brasileiro.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@sondajespt.org

Normas técnicas vigentes


ABNT NBR 15421:2006 — Projeto de estruturas resistentes a sismos — Procedimento, ASCE/SEI 7-16 Capítulo 17 — Seismic Isolation and Energy Dissipation, EN 15129:2018 — Anti-seismic devices (referência para ensaios de isoladores elastoméricos), FEMA P-751 — NEHRP Recommended Provisions (espectros e procedimentos de análise não linear time-history)

Dados técnicos

ParâmetroValor típico
Aceleração horizontal de projeto (PGA)0,02 g a 0,05 g (NBR 15421)
Período-alvo isolado2,5 s a 3,5 s para afastar do pico espectral
Amortecimento efetivo do sistema15% a 30% (LRB) / 10% a 20% (HDRB)
Deslocamento lateral máximo (MCE)200 mm a 450 mm conforme análise não linear
Rigidez vertical dos isoladores≥ 1.500 kN/mm para controle de rocking
Diâmetro típico de isolador LRB400 mm a 1.100 mm conforme carga axial
Fator de redução de força sísmica (R)1,0 a 2,0 (superestrutura elástica)
Norma de referência para isoladoresABNT NBR 15421:2006 / ASCE 7-16 Cap. 17

Perguntas mais comuns


Qual o custo estimado para um projeto de isolamento sísmico de base em Anápolis?

O valor do projeto de isolamento sísmico de base parte de aproximadamente R$ 100.000 para uma edificação de médio porte. Esse investimento cobre a análise estrutural não linear, seleção e especificação dos isoladores, detalhamento das interfaces e emissão da ART. O custo final depende da complexidade geométrica, do número de isoladores e da quantidade de acelerogramas processados.

Anápolis realmente precisa de isolamento sísmico? Não é uma região estável?

O Brasil Centro-Oeste registra sismos intraplaca de magnitude até 4,5 mb, com epicentros ocasionais no Lineamento Transbrasiliano. Embora a perigosidade seja moderada, edificações essenciais — hospitais, centros de distribuição, indústrias farmacêuticas — justificam o isolamento sísmico de base pelo custo da interrupção operacional. A NBR 15421 classifica o território nacional em zonas sísmicas e exige verificação estrutural.

Como os isoladores sísmicos são instalados na prática?

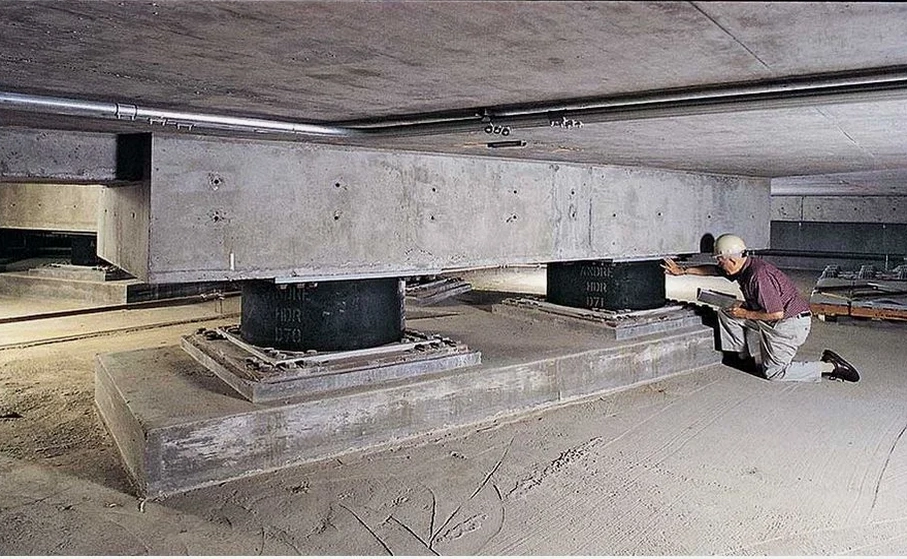

Os isoladores são posicionados entre a fundação e a superestrutura, geralmente no topo de pilares abaixo do primeiro pavimento. Exigem uma laje de transferência rígida (diafragma de isolamento) e um fosso de inspeção ao redor do perímetro para permitir a troca futura dos dispositivos. A instalação requer nivelamento milimétrico e placas de ancoragem embutidas no concreto com tolerâncias apertadas.

Qual a vida útil de um sistema de isolamento sísmico?

Os isoladores elastoméricos são projetados para vida útil mínima de 50 anos, mas exigem inspeção periódica a cada 5 ou 10 anos. O elastômero é formulado com antioxidantes e antiozonizantes para resistir à degradação ambiental. O núcleo de chumbo trabalha em regime plástico durante o sismo e retorna à forma original — sua capacidade dissipativa não se degrada com o evento.
