Microzoneamento Sísmico em Anápolis

Recebemos recentemente um projeto para um complexo logístico de grande porte, com galpões metálicos e uma torre administrativa de 15 pavimentos, na região do Distrito Agroindustrial de Anápolis. A equipe de cálculo estrutural nos acionou com uma dúvida objetiva: qual o fator de amplificação sísmica real para aquele perfil de solo residual, já que os mapas de ameaça do centro-oeste fornecem valores muito genéricos. A topografia levemente ondulada, com cotas variando entre 960 e 1.020 metros, e a presença de solos saprolíticos de granito alterado, típicos do planalto goiano, tornavam insuficiente qualquer estimativa simplificada da NBR 15421. Propusemos então uma campanha de microzoneamento sísmico combinando métodos geofísicos ativos e passivos para mapear a rigidez do terreno metro a metro, porque em Anápolis a heterogeneidade do manto de alteração muda completamente a resposta dinâmica em distâncias inferiores a 200 metros.

A combinação de MASW ativo e HVSR passivo permite mapear com precisão o contraste de impedância sísmica em perfis de alteração granítica, definindo classes de sítio NEHRP C e D em áreas contíguas de Anápolis.

Nossas áreas de serviço

Procedimento e escopo

A cidade ocupa um platô elevado, com altitudes que frequentemente superam os 1.000 metros, e a geologia local é dominada por rochas do Complexo Granulítico Anápolis-Itauçu, sobre as quais se desenvolveu um espesso manto de intemperismo tropical. Esse perfil de alteração gera contrastes de impedância sísmica muito particulares: em 15 metros de profundidade é possível encontrar desde um silte argiloso poroso com N60 inferior a 8, até um saprolito rijo com velocidades de onda S acima de 600 m/s. Para capturar essa variabilidade, nossa abordagem de microzoneamento sísmico integra ensaios MASW com arranjos de 48 canais e medições de ruído ambiental pelo método HVSR, o que permite definir curvas de amplificação espectrais específicas para cada lote. Em paralelo, quando o projeto exige parâmetros de resistência cíclica, complementamos com ensaios SPT profundos que atingem o topo rochoso, fornecendo a amarração necessária entre a geofísica e a investigação direta. Nos perfis mais brandos, onde a velocidade média é inferior a 300 m/s, recorremos também a análises de liquefação para verificar a suscetibilidade em cenários de carregamento cíclico de longa duração.

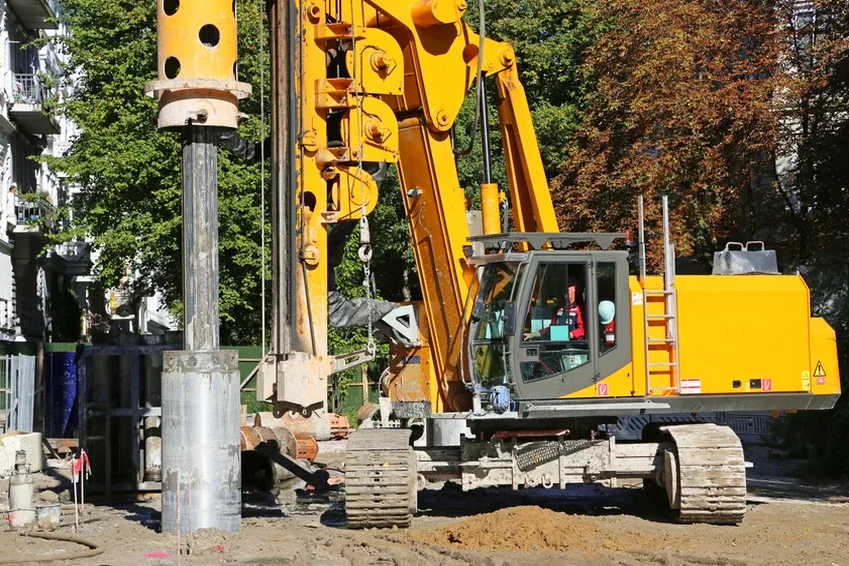

Microzoneamento Sísmico em Anápolis: Caracterização de Resposta de Sitío — Imagem técnica — Anapolis

Fatores do terreno local

A sismicidade intraplaca do Centro-Oeste brasileiro é de baixa magnitude, mas a distância focal rasa, frequentemente inferior a 5 km, gera acelerações de pico que podem superar 0.05g em eventos registrados pelo Observatório Sismológico da UnB. Em Anápolis, o maior risco não está na magnitude do sismo, e sim na amplificação local: a presença de lentes de argila siltosa saturada, intercaladas com horizontes de laterita concrecionada, cria armadilhas de amplificação por contraste de impedância que não são capturadas por mapas de ameaça regional. Já documentamos em campanhas de microzoneamento sísmico fatores de amplificação superiores a 2.5 no período fundamental de edifícios entre 8 e 15 andares, o que altera significativamente o cisalhamento basal de projeto quando comparado com o espectro uniforme da norma. Ignorar esse efeito de sítio é assumir que toda a mancha urbana responde de forma homogênea, algo que a geologia local desmente categoricamente a cada sondagem.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: contato@sondajespt.org

Vídeo explicativo

Normas técnicas vigentes

ABNT NBR 15421:2006 - Projeto de estruturas resistentes a sismos, ASCE/SEI 7-22 - Minimum Design Loads and Associated Criteria for Buildings, NEHRP Recommended Seismic Provisions (FEMA P-2082), ABNT NBR 16499 - Standard Guide for Using the Seismic Refraction Method, Guidelines for the Implementation of the H/V Spectral Ratio Technique (SESAME, 2004)

Dados técnicos

Parâmetro	Valor típico
Velocidade média da onda S (Vs30)	180 a 760 m/s (típico classes D e C)
Período fundamental do solo (T0)	0.15 a 0.8 s (estimado por HVSR)
Profundidade do bedrock sísmico (Vs>760 m/s)	8 a 35 metros na área urbana
Classe de sítio NEHRP predominante	C e D (ASCE 7-22)
Normativa sísmica brasileira	ABNT NBR 15421:2006
Frequência de amostragem MASW	Geofones de 4.5 Hz, arranjo de 48 canais
Fator de amplificação espectral (Fa/Fv)	Determinado por análise de efeito de sítio 1D
Magnitude de referência para cenários	Sismos intraplaca Mw 4.5-5.5

Perguntas mais comuns

Qual a diferença entre o mapa de ameaça sísmica da NBR 15421 e o microzoneamento sísmico local?

O mapa da NBR 15421 fornece a aceleração de referência para rocha (classe B), com base na sismicidade regional. O microzoneamento sísmico quantifica como o solo local — que em Anápolis pode ter de 8 a 35 metros de material alterado — modifica essa aceleração em superfície. É a diferença entre projetar com uma PGA genérica de 0.02g e dimensionar com uma aceleração espectral amplificada que, em perfis de classe D, pode atingir o dobro ou o triplo desse valor no período fundamental da estrutura.

Quanto custa uma campanha de microzoneamento sísmico em Anápolis?

O investimento para uma campanha de microzoneamento sísmico em Anápolis se situa na faixa de $100.000, considerando uma área de investigação de até 50 hectares com malha de pontos a cada 100 metros. Este valor inclui a mobilização da equipe geofísica, aquisição com sismógrafo multicanal, processamento dos dados, modelagem da resposta de sítio e emissão do relatório técnico com os parâmetros de projeto. Para áreas maiores ou exigências específicas de resolução, elaboramos um orçamento ajustado após visita técnica.

O microzoneamento sísmico é obrigatório para edifícios altos em Goiás?

A NBR 15421 não estabelece obrigatoriedade explícita de microzoneamento para edifícios altos, mas a própria norma, em seu anexo informativo, recomenda estudos de sítio específicos quando há variação significativa do perfil geotécnico ou quando a estrutura se enquadra em categorias de ocupação essencial. Em Anápolis, a presença de solos saprolíticos com contraste acentuado de rigidez torna o microzoneamento uma prática de engenharia prudente, especialmente para edifícios com mais de 10 pavimentos, onde o período fundamental da estrutura frequentemente coincide com o período de ressonância do solo local.
